Высокодинамичные установки лазерной резки с оптоволоконным генератором
SALVAGNINI L5

Скорость резки

Характеристики источника волоконного лазера и оптической цепи разработки Salvagnini с использованием волокна для передачи луча и фокусирующей головки, создают мощный лазерный луч повышенной плотности, позволяющий добиваться высочайшей скорости резки (свыше 60 м/мин) листов средней и малой толщины при одновременном обеспечении высокого качества резки листов большой толщины.

Стоимость машинного часа

L5 отличается низкими эксплуатационными затратами, что обеспечивается благодаря:

• Повышенному КПД источника и холодильника.
• Отсутствию оптического канала.
• Отсутствию лазерного газа.
• Снижению расходов на техобслуживание.
• Опции резки с использованием сжатого воздуха.

Циркульная конструкция: максимальная динамика с минимальным энергопотреблением.

L5 отличается оригинальной запатентованной механической системой с «циркульной» конструкцией. Эта конструкция, ставшая возможной благодаря отсутствию оптического канала, приводится парой ротационных двигателей, позволяющих перемещать головку в плоскости XY на расстояние 170 мм с ускорением до 5 g и крайне низким энергопотреблением за счет малых перемещаемых масс. «Циркульная» конструкция является основой запатентованного механического решения Salvagnini, обеспечивая почти такие же динамические характеристики, что и линейные двигатели, при пониженном энергопотреблении и эксплуатационных затратах.

Протокол ETHERCAT

Числовой контроллер Six оснащен высокоскоростной системой связи Ethercat, необходимой для обеспечения нужной производительности при высоких скоростях резки, получаемых при использовании оптоволоконных источников. Числовой контроллер управляет перемещением осей, положением фокуса луча, параметрами управления источником и вспомогательными газами, обеспечивая постоянную и точную синхронизацию.

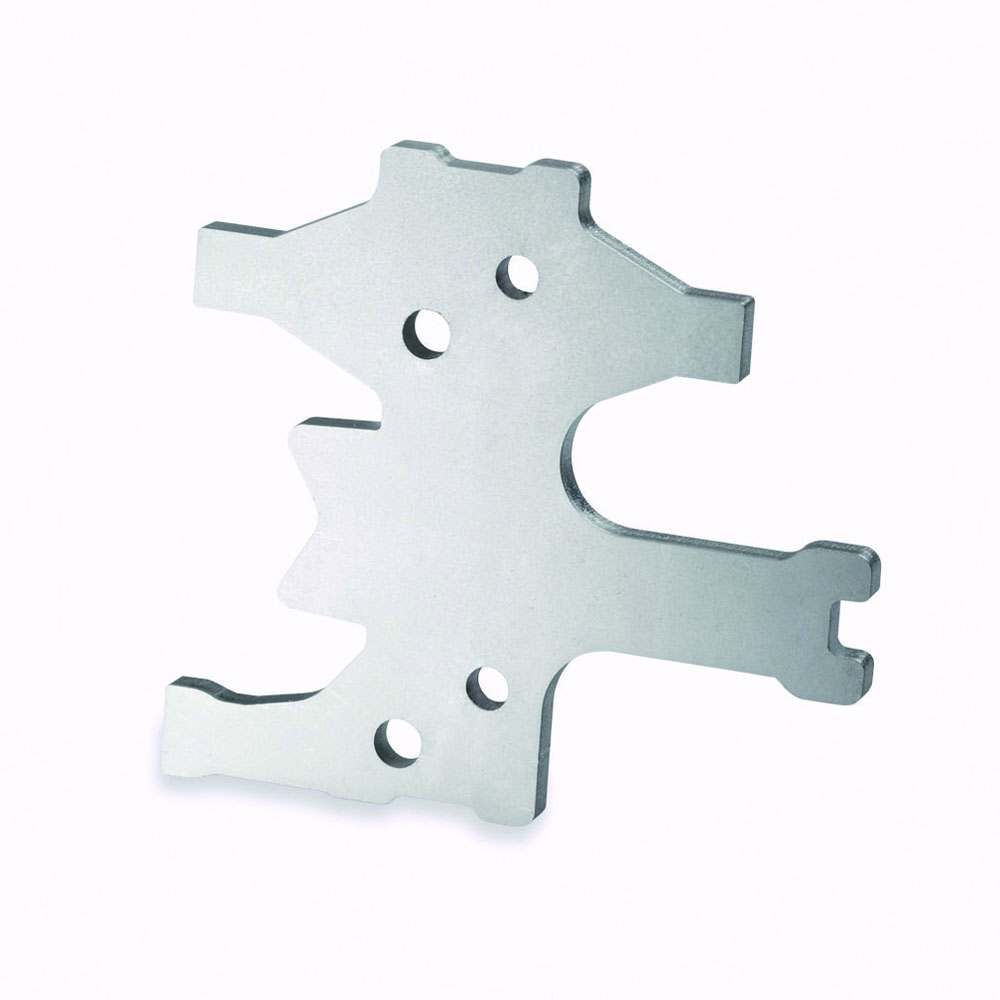

Высококачественная резка с одной линзой

Система L5 имеет фокусирующую головку собственной разработки Salvagnini, которая впитала в себя весь накопленный компанией опыт и направлена на повышение характеристик и динамики передачи лазерного излучения по оптоволокну. Головка с одной линзой позволяет обеспечивать высокое качество резки любой толщины и гарантирует быстрый переход на другую продукцию со снижением времени переналадки.

Лазер TRADJUST

Лазер TRADJUST это революционный набор функций собственной разработки, включенный в блок ЧПУ «SIX Salvagnini». Данный комплект функций обеспечивает оптимальное объединение траекторий осей машины, генерированных CAMLaser, согласуя их с требованиями процесса резки. TRADJUST автоматически, понятным для оператора образом, вычисляет оптимальные значения изменения параметров резки в зависимости от направления движения, скорости и мгновенного ускорения. Соответственно, система L3 отличается простотой эксплуатации, поскольку она имеет только один параметр резки для каждого материала и толщины независимо от профиля резки.

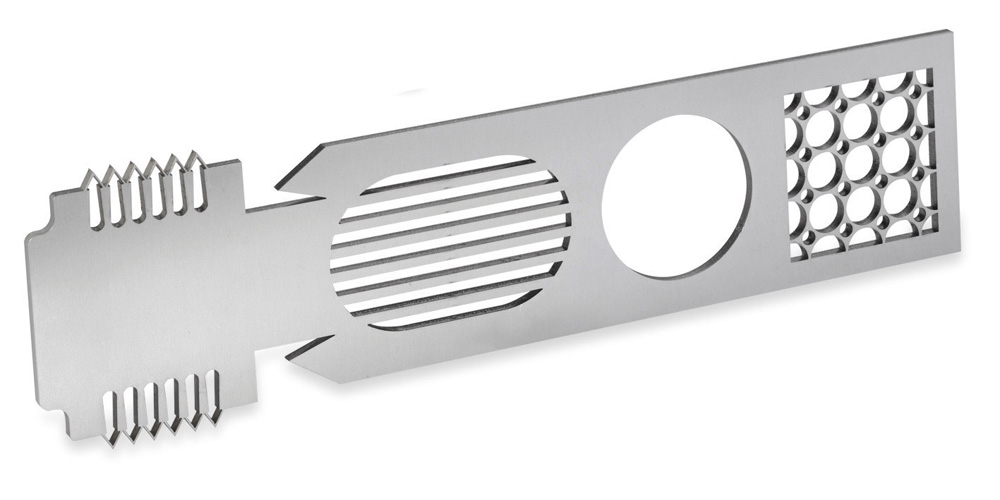

Широкий диапазон обрабатываемых материалов

• Эффективно выполнять резку материалов с высокой отражаемостью, таких как алюминиевые сплавы высокой чистоты, медь и латунь, с трудом поддающиеся обработке на традиционных системах, в которых применяется CO2.
• Обеспечивать высокую скорость при отличном качестве резки таких материалов, как оцинкованная и гальванизированная сталь.

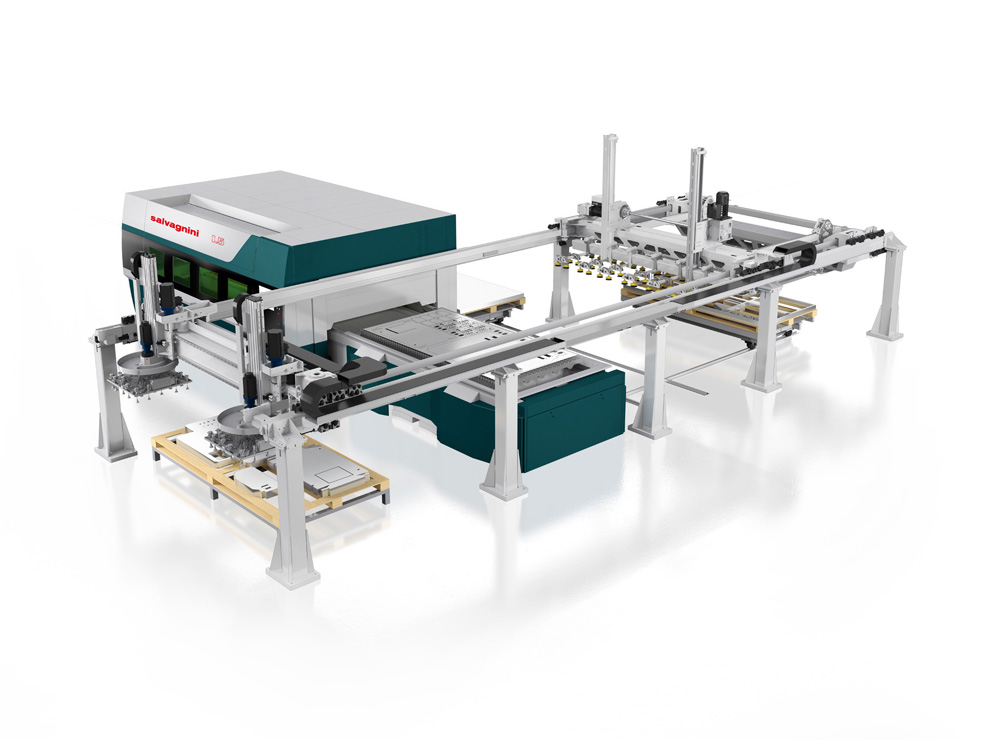

Эксклюзивные решения автоматизации

Благодаря различным устройствам перемещения листа системы L5 могут работать без участия оператора и интегрироваться в производственные системы AJS или FMS. Различные сочетания устройств загрузки и выгрузки материала оптимизируют производственный поток, устраняя непроизводительные операции и связанные с ними издержки с одновременным обеспечением высокого качества продукции и быстрой гарантированной окупаемости инвестиций. Благодаря всем этим характеристикам системы Salvagnini прекрасно адаптируются под различные требования производства и в соответствии с развитием технологического процесса на предприятии пользователя могут применяться как в качестве отдельных систем, так и в составе автоматизированных комплексов.

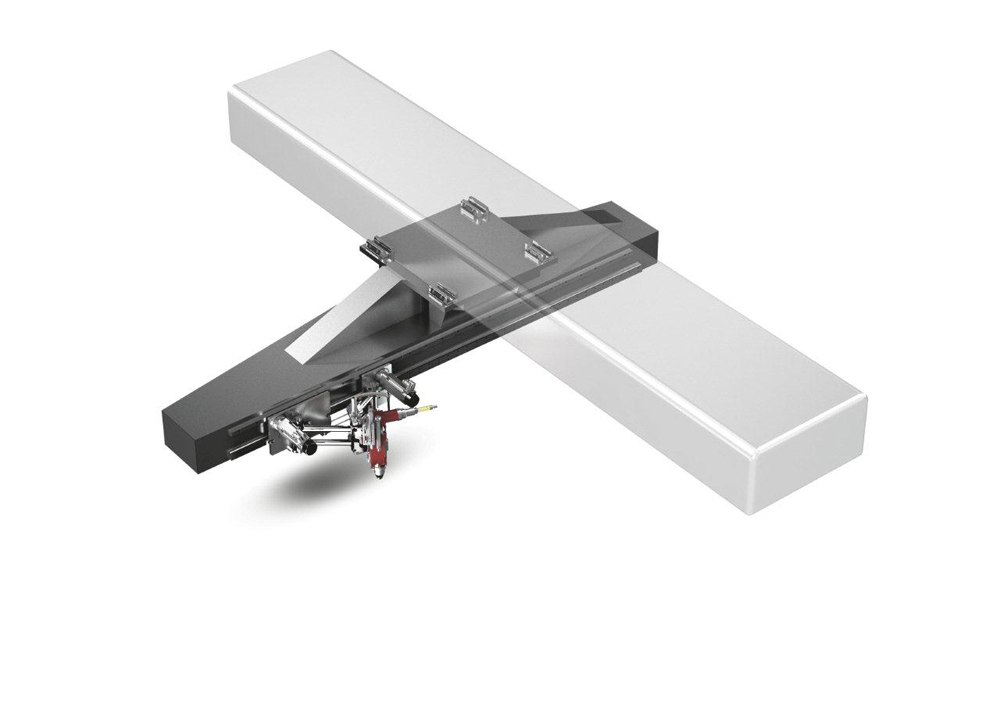

Конструкция аэропланного типа

L5 имеет такую же запатентованную конструкцию аэропланного типа, что и остальные системы лазерной резки Salvagnini: использование несущей балки собственной разработки обеспечивает не только высокую жесткость структуры, но и быстроту, точность позиционирования наряду с простым доступом ко всей рабочей зоне. Отсутствие оптического канала, типичное для машин, предназначенных только для оптоволоконной лазерной резки, позволяет избежать многих проектных ограничений и значительно снизить инертность системы за счет облегчения структуры и компактности кинематической цепи.

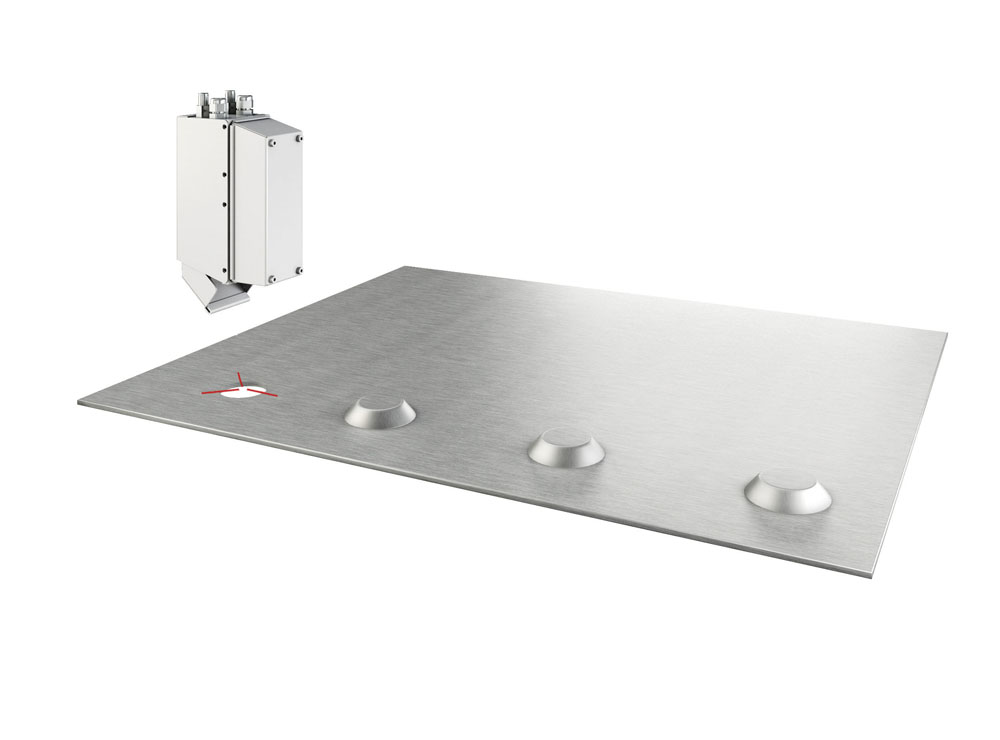

Оптический датчик центрирования SRP

• Быстрее осуществлять позиционирование листа, подлежащего обработке.
• Точно осуществлять центрирование, необходимое для заключительной обработки в случае, когда деталь ранее подверглась другим операциям (пробивке, расчеканке или глубокой вытяжке).
• SRP является полностью интегрируемым с CAM LASER и программируется “одним кликом”.

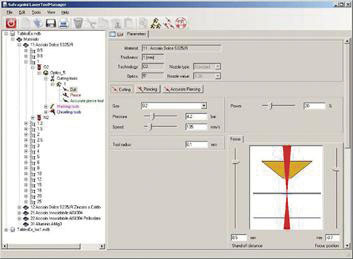

Программное обеспечение

Компания Salvagnini предлагает полный комплект ПО для управления своими системами. Входящие в его состав многочисленные пакеты подразделены на три группы, которые в своей совокупности обеспечивают простоту использования, производительность и системную интеграцию.

Каждая лазерная установка Salvagnini поставляется с комплектом пакетов ПО (JOB.CONSOLE), позволяющих оператору легко управлять системой. Особое внимание уделено пакетам программного обеспечения по управлению диагностикой (EASYDATA) техобслуживанием (MAINTENANCE MANAGER). Предлагаемый комплект ПО может быть дополнен пакетами имитационного моделирования (SIMLASER) и программирования, осуществляемого непосредственно на машине (NestLaserLigh). Пакеты ПО CAD/CAM+NEST платформы METALSTUDIO и пакеты аналитического и имитационного моделирования для расчета времени и себестоимости производства, делают машину высоко конкурентоспособной и позволяет ее владельцам эффективно отвечать на меняющиеся требования рынка.

Приложения OPS позволяют осуществлять интеграцию системы Salvagnini в имеющийся управленческо-логистический комплекс, обеспечивая лучший и упрощенный контроль над производственными процессами и существенно снижая себестоимость производства за счет исключения ошибок и операций с малой добавленной стоимостью.

Электронный источник: низкое энергопотребление, сведенное к нулю техобслуживание.

По сравнению с традиционным источником излучения на CO2 оптоволоконный источник позволяет более чем на 70% снизить потребность в электроэнергии со снижением эксплуатационных издержек более, чем на 50%. Потребление и время прогрева близки к нулю; электрическое потребление всей системы (машины, электронного источника лазерного излучения мощностью 3 кВт, холодильника и подсоединенных станций) в режиме ожидания всегда меньше 5 кВт.

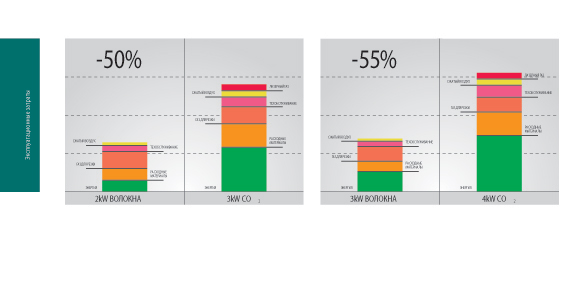

Потребление энергии (кВтч)

По сравнению с традиционным источником излучения на CO2 оптоволоконный источник позволяет более чем на 70% снизить потребность в электроэнергии со снижением эксплуатационных издержек более, чем на 50%. Потребление и время прогрева близки к нулю; электрическое потребление всей системы (машины, электронного источника лазерного излучения мощностью 3 кВт, холодильника и подсоединенных станций) в режиме ожидания всегда меньше 5 кВт.

Полная безопасность

Системы волоконной лазерной резки Salvagnini являются машинами КЛАССА 1. Они поставляются со всеми защитными ограждениями, необходимыми для обеспечения полной безопасности использования в соответствии с действующими нормами. Машина закрыта со всех сторон, в том числе и сверху. Кроме того, материал смотровых окон применим для работы с волоконным лазером. Источник оснащен передовыми трехуровневыми системами контроля отражения луча, обеспечивающими целостность и работу в условиях безопасности. Волокно имеет диаметр 50 мкм и позволяет использовать очень тонкий луч с максимальным снижением риска.
